Опис производа

БМВ Орбит Хидраулиц Мотор је циклоидни хидраулични мотор са дистрибуцијом уља на крају који прилагођава напредни Геролер дизајн.

Опсег запремине је од 250цц/р до 1600цц/р за избор. Са широким опсегом померања, могу се испунити различити захтеви опреме за брзину и обртни момент. Такође постоји много облика и величина прирубница које можете изабрати.

Карактери БМВ Орбит хидрауличног мотора су следећи:

1. Напредни производни уређаји за Геролер сет који користе низак притисак покретања, обезбеђују несметан и поуздан рад и високу ефикасност.

2. Излазна осовина се прилагођава у конусним ваљкастим лежајевима који дозвољавају велике аксијалне и радијалне силе, што може понудити капацитет високог притиска и великог обртног момента у ширини.

3. Напредни дизајн у протоку дистрибуције диска, који може аутоматски да компензује у раду са великом запремином и ефикасношћу као и дугим животом.

4. Обезбедите несметан и поуздан рад.

Мере опреза приликом употребе су следеће:

1. Да бисте обезбедили најбољи животни век мотора, пустите мотор да ради отприлике један сат на 30% номиналног притиска пре него што га примените до пуног оптерећења. Уверите се да је мотор напуњен течношћу пре било каквог оптерећења.

2. Препоручена максимална радна темп. је 82 степена [180 степени Ф].

3. Препоручена филтрација је према Кодексу чистоће ИСО, ниво 18/13.

4. Максимални вршни притисак на улазном порту мотора је 175 бара.

Знање о мотору:

1. Континуални назив - Мотор може радити континуирано на овим називима.

2. Рад са прекидима – испод 10% сваког минута.

3. Мотор без лежаја има исте погонске компоненте као и стандардни мотори и мотори точка (са изузетком да је мотор састављен без излазног вратила, лежајева и кућишта лежаја). Мотор без лежаја је посебно погодан за апликације као што су мењачи, погони за витло, погони за намотавање и ролне.

Имамо конкурентну цену и квалитет, а наши производи се могу испоручити на велико или мало у малим количинама, купци из целог света су добродошли да купују. Ако имате било какав захтев, не устручавајте се да нас контактирате.

Подаци о спецификацији

Диспл. центиметар³/r		250	315	400	500	630	800	1000	1250	1600
Флов (ЛПМ)	Континуирано	150	150	150	150	150	150	150	150	150
Флов (ЛПМ)	Наизменичан	200	225	225	225	225	225	225	225	225
Брзина (о/мин)	Континуирано	615	435	346	276	216	168	135	110	98
Брзина (о/мин)	Наизменичан	830	663	519	413	324	240	200	160	150
Притисак (бар)	Континуирано	200	200	200	200	200	200	200	160	130
Притисак (бар)	Наизменичан	250	250	250	250	250	250	250	200	170
Обртни момент (N.m)	Континуирано	660	840	1056	1350	1690	2150	2700	2500	2640
Обртни момент (N.m)	Наизменичан	830	1050	1300	1650	2115	2700	3300	3080	3380

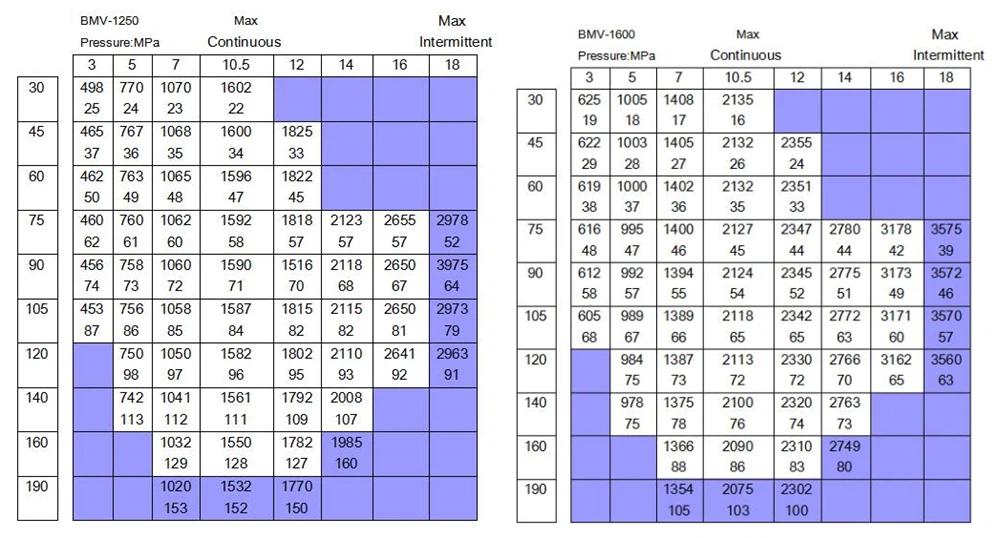

Подаци перформанси

Димензије

Димензије осовине

Димензије нафтног прикључка

Информације за наруџбу

1	2	3		4		5		6		7
Код	Диспл.(ЦЦ/р)	Прирубница пилот Диа		Излаз вратило		Прикључак (А/Б) и прикључак за одвод (Т) Отвор за одвод кућишта		Ротација Правац		Паинт
БМВ	200	F1	4-φ14,5,квадратна прирубница φ160 Пилотφ125Кс12,6	A1	Цилиндрично вратило φ57.15 Паралелни кључ А12.7Кс12.7Кс57	P1	(A/B): G1 (T):G1/4	R	Стандард	N	Без боје
	315	F2	4-φ14.5, квадратна прирубница φ162 Пилот φ127Кс12.6	A2	Цилиндрично вратило φ40 Паралелни кључ А12Кс8Кс45	P2	(A/B):M33X2 (T):M14X1.5			Q	Плави
	400	F3	4-φ17,квадратна прирубница φ162 Пилот φ127Кс12,6	A3	Зупчани 14-ДП12/24	P3	(А/Б): 1-5/16-12УН 0- прстен (Т):9/{1}}УНФ
	500	F4	4-φ18,квадратна прирубница φ200 Пилот:φ160Кс34,5	A4	Урезани 6Д-40Кс35Кс10	P4	(АВБ):1-1/16-12УНЦ (Т):9/{1}}УНФ
	630	F5	4-φ18,квадратна прирубница φ200 Пилот: φ160Кс39	A5	Урезани 8Д-42Кс36Кс7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18,квадратна прирубница φ200 Пилот: φ160Кс39	A6	Цилиндрично вратило φ50 Паралелни кључ А14Кс9Кс70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18,квадратна прирубница φ224 Пилот: φ180	A7	Еволвентна осовина 16-ДП8/16	P7	(A/B): G1 4-М12 носач колектора (Т):Г1/4	L	Насупрот томе	B	Црн
	1000	F7	4-φ22,квадратна прирубница φ250 Пилот:φ175Кс14,5	A8	Еволвентна осовина 17-ДП12/24	P8	(A/B): M33X2 4-М12 Монтажа разводника (T):M14X1.5
	1250	F8	4-φ22,квадратна прирубница φ250 Пилот: φ200Кс32	A9	Урезани 6Д-35Кс29Кс10	P9	(А/Б):1-5/16-12УН 4-М12 носач колектора (Т):9/{1}}УНФ
	1250	F8	4-φ22,квадратна прирубница φ250 Пилот: φ200Кс32	A9	Урезани 6Д-35Кс29Кс10	P9	(А/Б):1-5/16-12УН 4-М12 носач колектора (Т):9/{1}}УНФ			S	Сребрно сива
	1600	F9	4-φ14,прирубница(беаринглесс)φ180 Пилот: φ140	A10	Еволвентна осовина м=2.5,З=17,а=30	P10	(А/Б):1-1/16-12УНЦ 4-М12 Монтажа разводника(Т):9/16-18УНФ
	1600	F9	4-φ14,прирубница(беаринглесс)φ180 Пилот: φ140	A11	Урезани 8Д-42Кс36Кс7	P11	(A/B): G314 4-М12 Монтажа разводника (T):G1/4
		F10	4-φ14,прирубница(без лежаја)φ180 Пилот: φ160	A12	Цилиндрично вратило φ50 Паралелни кључ А14Кс9Кс63	P12	(A/B):M27X2 4-М12 Монтажа разводника (Т): М14Кс1.5
				A13	Цилиндрично вратило φ40 Паралелни кључ А12Кс8Кс65	P13	(A/B):φ16 4-М12 Монтажа разводника (Т): М14Кс1.5
				A14	Цилиндрично вратило φ50 Паралелни кључ А14Кс9Кс70	P14	(А/Б): φ16 φ33.2+0.1дубоко2 4-М10 Монтажа разводника (Т):М14Кс1.
				A15	Еволвентна зупчаста осовина 16-ДП8/16	P15	(АВБ): Г1-1/4 4-М12 Монтажа разводника (Т):Г3/8
				A16	Цилиндрично вратило φ63 Паралелни кључ А18Кс11Кс80	P16	4-М12 Монтажа разводника (T):G3/8
				A17	Урезани 6Д-55Кс48.7Кс14
				A18	Цилиндрично вратило φ60 Паралелни кључ А18Кс11Кс80
				A19	Урезани 6Д-45Кс39Кс12
				A20	Мотор точка Конусно φ60 вратило таперед1:10 Паралелни кључ Б16Кс10Кс32
				A21	Мотор на точковима Цилиндрична осовина φ50 Паралелни кључ А14Кс9Кс70

Напомена: Када се користи табела, попуните шифру левих редова у области цртице и дајте нам, што се шифра састоји од конструкције, померања, прирубнице за монтажу. излазно вратило и прикључци. Ако спецификација није у табели или имате посебне захтеве, контактирајте нас (вхатсапп+8615106778662).

ФАК

П: Који је датум испоруке након што је поруџбина послата?

О: Зависи од тога да ли су производи које купујете на залихама. Ако имамо инвентар, можемо договорити испоруку за 2 до 3 дана. Ако није, време испоруке је одређено временом производње фабрике.

П: Ако производи не испуњавају захтеве, како решити проблем?

О: Ако производи нису у складу са узорцима купца или имају проблеме са квалитетом, наша компанија ће бити одговорна.

П: Како израчунати обртни момент?

О: Формула за израчунавање је следећа:
Обртни момент (Нм) {{0}} Запремина (цц/обр) к радни притисак (МПа) к 0,16 (фактор)
Према функционалној теореми: Вм (мл по радијану) × в (радијан у секунди) × п (МПа, диференцијални притисак) × (укупна ефикасност хидрауличког мотора) {{0}} в (радијан у секунди) × Т (Нм); па Т =Вм×П×η; где се милилитар по радијану Вм претвара у милилитар по обртају и треба га поделити са 2π, што се множи са 0,16.
Померање се може видети на етикети производа. Радни притисак зависи од мерача притиска на улазу у орбитни хидраулични мотор. Знајући ове две вредности, можете израчунати излазни обртни момент орбиталног хидрауличног мотора у овом тренутку.

П: Какво моторно коло постоји?

О: Коло хидрауличног мотора има серијску и паралелну везу.
